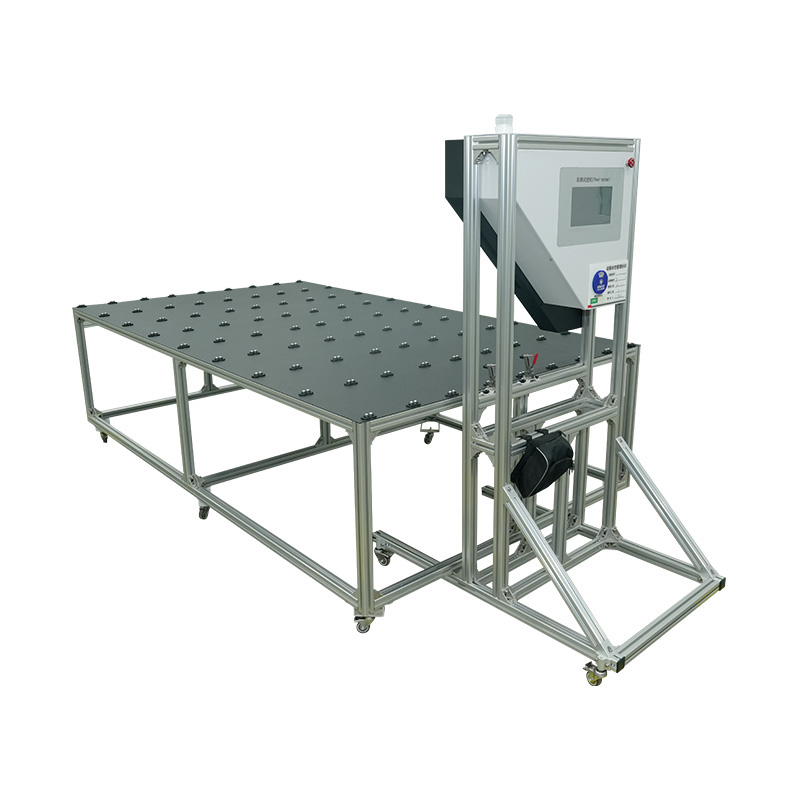

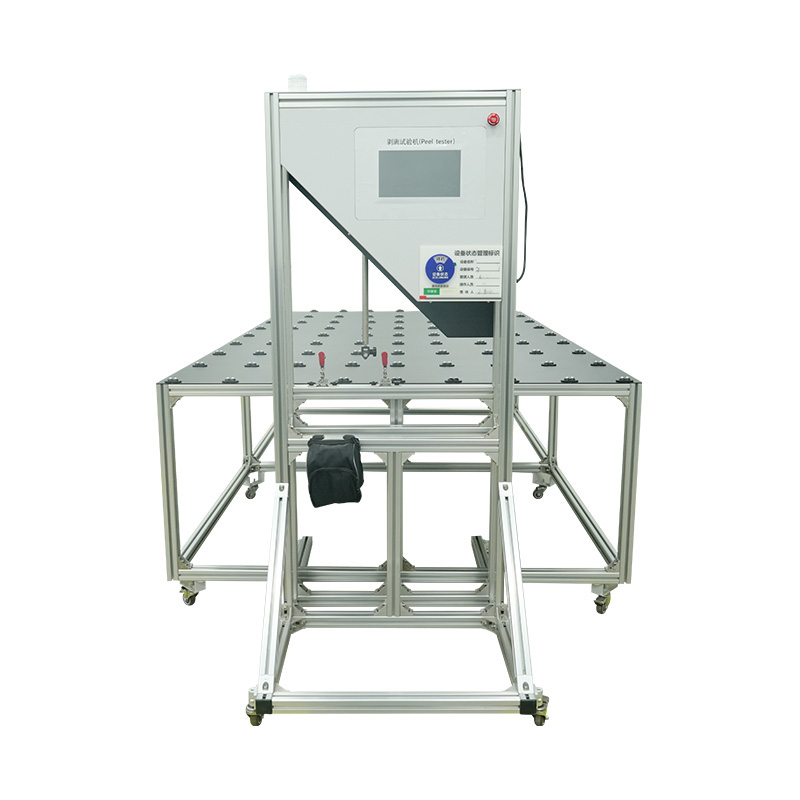

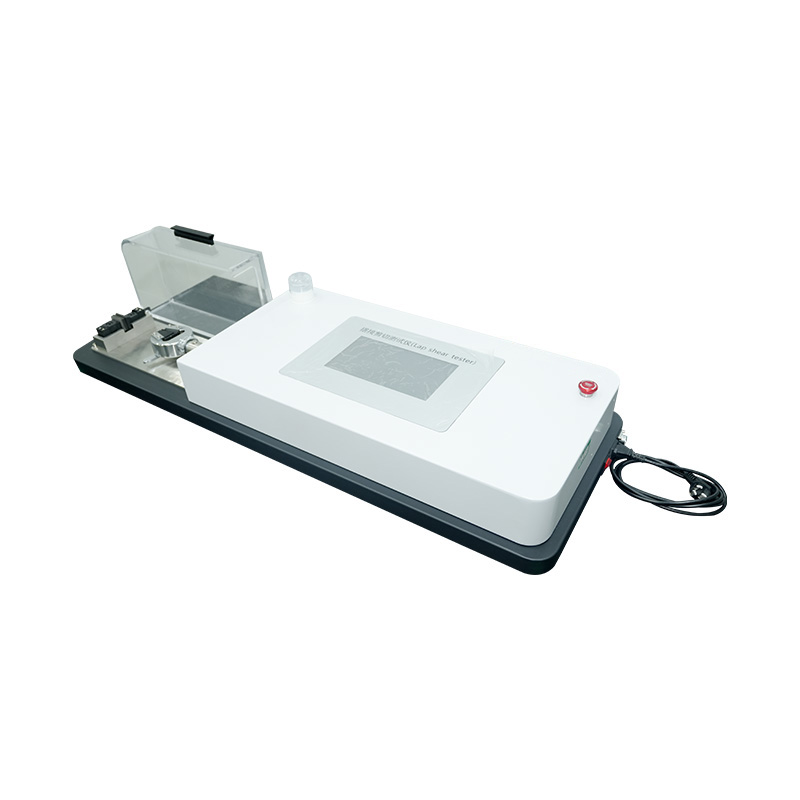

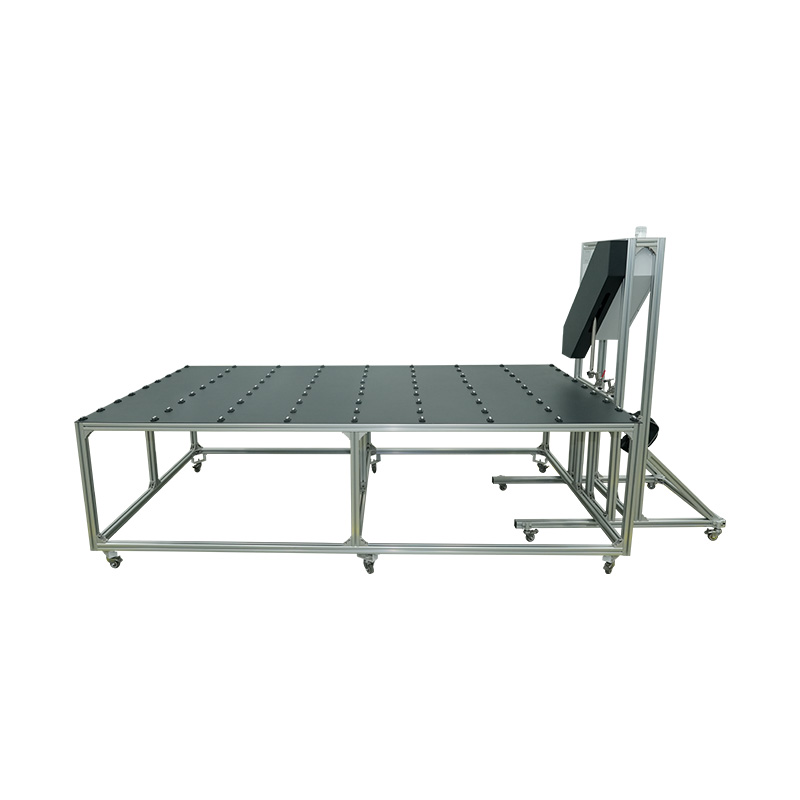

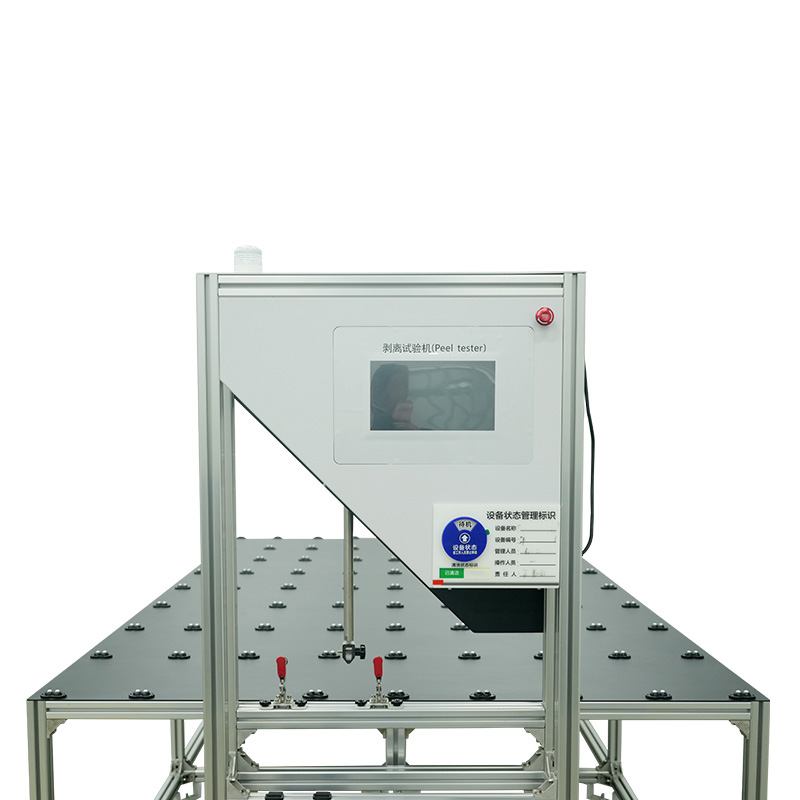

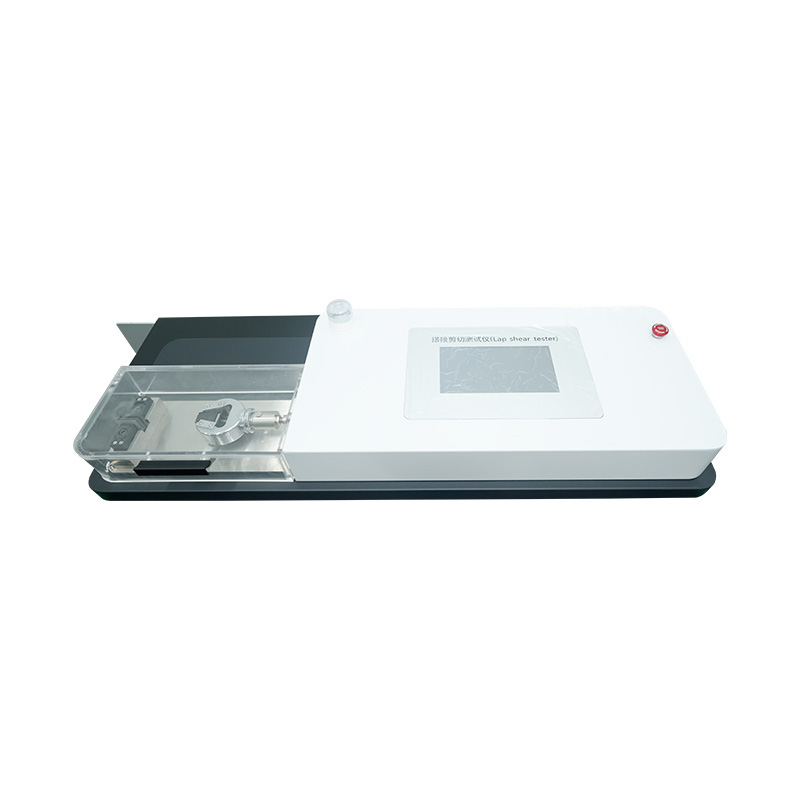

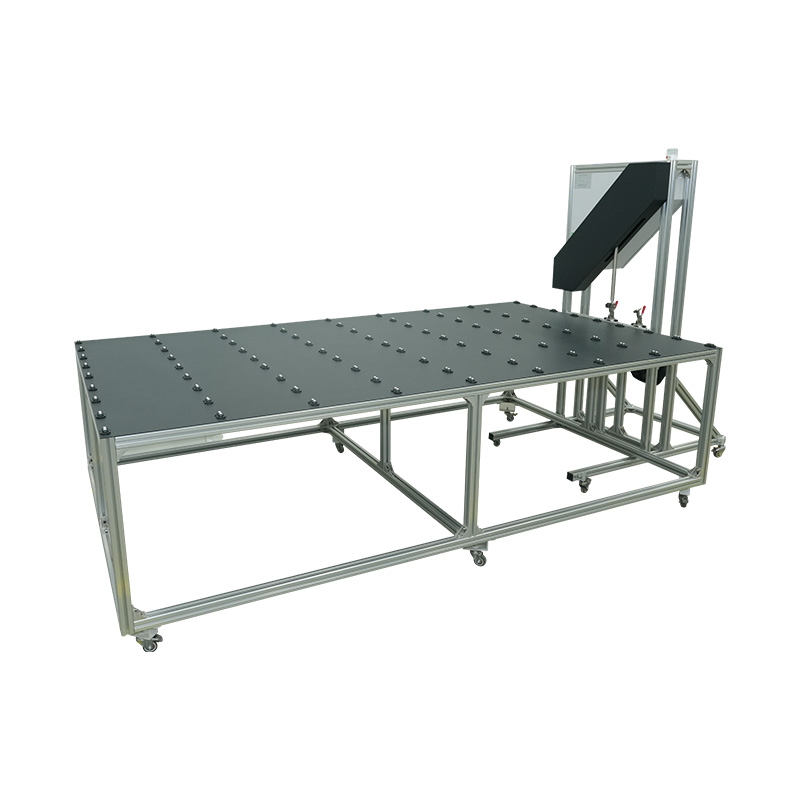

Peel Test at Lap Shear Strength Tester

Gaano kahalaga ang pagkakalibrate para sa isang peel test at lap shear strength tester para sa photovoltaic (pv) modules, at paano ito ginagawa?

Panimula: Ang pundasyon ng maaasahang data

Sa tiyak na mundo ng pagmamanupaktura ng photovoltaic module, ang pagtiyak sa kalidad ay hindi lamang isang hakbang sa proseso; ito ang pangunahing garantiya ng pagganap ng produkto, mahabang buhay, at kaligtasan. Nasa puso ng katiyakang ito para sa integridad ng encapsulation ang peel test at lap shear strength tester para sa photovoltaic (pv) modules . Ang sopistikadong instrumento na ito ay may tungkuling sukatin ang lakas ng pandikit sa pagitan ng mga kritikal na layer—gaya ng salamin, ethylene-vinyl acetate (EVA) o polyolefin elastomer (poe) encapsulant, solar cells, at backsheet. Ang mga sukat na ito ay mahalaga, dahil direktang nauugnay ang mga ito sa kakayahan ng module na labanan ang delamination, isang pangunahing mode ng pagkabigo na maaaring humantong sa pagkawala ng kuryente, pagpasok ng moisture, at sa huli, sakuna na pagkabigo. Gayunpaman, ang data na nabuo ng tester na ito ay kasing mapagkakatiwalaan lamang ng proseso ng pagkakalibrate na nagpapatibay dito. Kung walang regular at masusing pag-calibrate, ang pinaka-advanced na peel test at lap shear strength tester para sa photovoltaic (pv) modules ay nagiging mas mahal kaysa sa isang mamahaling piraso ng metal, na nagbubunga ng mga numero ng kuwestiyonableng validity na maaaring makompromiso ang isang buong production batch o r&d project.

Ang kritikal na papel ng pagkakalibrate: Higit pa sa isang regular na pagsusuri

Ang pagkakalibrate ay ang pagkilos ng paghahambing ng mga sukat ng isang instrumento laban sa isang kilalang pamantayan ng sanggunian upang mabilang at maalis ang anumang mga pagkakamali sa katumpakan nito. Para sa isang peel test at lap shear strength tester para sa photovoltaic (pv) modules, ito ay hindi isang administratibong pomalidad kundi isang teknikal na kinakailangan. Ang kahalagahan ng prosesong ito ay maaaring hatiin sa ilang mga pangunahing lugar.

Una at pangunahin, sinisiguro ng pagkakalibrate integridad at traceability ng data . Ang mga resulta mula sa mga tester na ito, tulad ng 180-degree na peel strength na value o lap shear strength sa newtons per square millimeter, ay ginagamit upang patunayan kung ang mga materyales ay nakakatugon sa mahigpit na mga internasyonal na pamantayan tulad ng iec 61215 , iec 61730-2 (mst 35 at mst 36) , at iec 62788-1-4 . Tinutukoy ng mga pamantayang ito ang pinakamababang katanggap-tanggap na antas ng pagdirikit na kinakailangan para ma-certify ang isang module bilang maaasahan para sa pangmatagalang pag-deploy ng field. Ang hindi tumpak na data ay maaaring humantong sa pagtanggap ng mga substandard na module, nanganganib sa maagang pagkabigo sa field, o ang pagtanggi sa mga perpektong magandang module, na nagreresulta sa hindi kinakailangang pagkawala ng pananalapi. Ang tumpak na pagkakalibrate ay nagbibigay ng traceability链 na kailangan upang patunayan na ang bawat data point ay mapagkakatiwalaan at naka-link sa pambansa o internasyonal na mga pamantayan sa pagsukat.

Pangalawa, ang pagkakalibrate ay mahalaga para sa kontrol sa proseso at pagpapabuti ng kalidad . Sa isang kapaligiran sa pagmamanupaktura, ang pare-parehong lakas ng pagdirikit ay isang pangunahing tagapagpahiwatig ng pagganap. Ang mga bahagyang pag-anod sa load cell o displacement senso ng tester ay maaaring magtakpan ng mga totoong trend sa proseso ng produksyon. Halimbawa, ang unti-unting pagbaba sa nasusukat na lakas ng balat ay maaaring mapagkakamalan bilang isang problema sa proseso ng EVA lamination, kung sa katunayan, ang tester mismo ay lumalabas sa detalye. Inihihiwalay ng regular na pag-calibrate ang performance ng testing equipment mula sa performance ng mga materyales, na nagpapahintulot sa mga inhinyero na gumawa ng tumpak, mga desisyon na batay sa data upang ma-optimize ang mga parameter ng lamination tulad ng temperatura, presyon, at oras ng vacuum.

Higit pa rito, itinataguyod ang pagkakalibrate pagsunod at sertipikasyon . Ang mga audito at mga katawan ng sertipikasyon ay nangangailangan ng dokumentadong ebidensya na ang lahat ng kagamitan sa pagsubok ay pinananatili at na-calibrate sa isang regular na iskedyul. Ang isang matatag na programa sa pag-calibrate, na kadalasang nangangailangan ng akreditasyon sa mga pamantayan tulad ng ISO/iec 17025, ay isang hindi mapag-usapan na aspeto ng pagpapatakbo ng isang sertipikadong photovoltaic module testing laboratory. Kung wala ito, ang buong bisa ng mga ulat sa pagsubok ay maaaring tanungin, na posibleng mag-void ng mga sertipikasyon ng produkto.

Sa wakas, pinoprotektahan ng pagkakalibrate pamumuhunan at binabawasan ang panganib . A peel test at lap shear strength tester para sa photovoltaic (pv) modules ay isang makabuluhang pamumuhunan sa kapital. Ang wastong pagkakalibrate ay nagpapanatili ng katumpakan at pagiging maaasahan nito sa paglipas ng panahon, na pinangangalagaan ang pamumuhunan na iyon. Higit sa lahat, pinapagaan nito ang napakalaking panganib sa pananalapi at reputasyon na nauugnay sa mga produkto sa pagpapadala na Maaaring mabigo sa larangan dahil sa hindi natukoy na mga bahid ng encapsulation. Ito ay isang proactive na panukala na higit na mas matipid kaysa sa pagharap sa mga claim sa warranty at pagpapabalik.

Ang proseso ng pagkakalibrate: Isang sistematikong diskarte

Ang pagkakalibrate ng a peel test at lap shear strength tester para sa photovoltaic (pv) modules ay isang detalyadong pamamaraan na dapat gawin ng mga sinanay na technician, kadalasang gumagamit ng mga akreditadong serbisyo sa pagkakalibrate. Ang proseso ay karaniwang nagsasangkot ng pag-verify sa katumpakan ng dalawang pangunahing sistema: Ang sistema ng pagsukat ng puwersa at ang displacement o sistema ng kontrol ng bilis.

1. Pre-calibration paghahanda
Bago gawin ang anumang mga sukat, isinasagawa ang isang visual na inspeksyon ng kagamitan. Kabilang dito ang pagsuri para sa anumang pisikal na pinsala sa load frame, grips, at fixtures. Ang mga grip na ginagamit para sa mga pagsusuri sa balat (madalas na roller grip) at lap shear test (karaniwang wedge o pneumatic grips) ay dapat suriin para sa pagkasuot at pagkakahanay, dahil ang mga hindi naka-align na grip ay maaaring magpasok ng mga makabuluhang baluktot na sandali at mga error sa pagsukat. Ang tester ay dapat na naka-install sa isang kinokontrol na kapaligiran, walang mga vibrations at makabuluhang pagbabago ng temperatura, ayon sa mga detalye ng tagagawa.

2. Pag-calibrate ng sistema ng pagsukat ng puwersa
Ang puso ng tester ay ang force transducer nito, o load cell. Ang pagkakalibrate ng sistemang ito ay pinakamahalaga.

• Mga pamantayan ng sanggunian: ang pagkakalibrate ay isinasagawa gamit ang pagkakalibrate grade reference load cell or mga patay na timbang na sila mismo ay masusubaybayan sa mga pambansang pamantayan (hal., nist sa Estados Unidos o nim sa China). Ang mga patay na timbang ay karaniwang ginagamit para sa mas mababang mga hanay ng puwersa at nagbibigay ng pinakamataas na posibleng katumpakan para sa mga pag-verify.
• Pamamaraan: ang reference na pamantayan ay konektado sa serye gamit ang sariling load cell ng tester. Pagkatapos ay inuutusan ang makina na maglapat ng puwersa sa pag-igting (at kung minsan ay compression, kung naaangkop) sa pamamagitan ng isang serye ng pagtaas at pagbaba ng mga puntos sa buong saklaw ng puwersa ng instrumento. Halimbawa, ang mga sukat ay maaaring gawin sa 10%, 20%, 50%, 80%, at 100% ng kapasidad ng instrumento.
• Pagsusuri ng data: sa bawat force point, ang pagbabasa mula sa reference na pamantayan ay inihambing sa pagbabasa mula sa sistema ng tester. Ang error ay kinakalkula, at mga parameter tulad ng pag-uulit , katumpakan , at hysteresis ay sinusuri. Ang layunin ay upang matiyak na ang error sa pagsukat ng puwersa ay nasa loob ng mga pagpapaubaya na tinukoy ng tagagawa at ang mga nauugnay na pamantayan sa pagsubok, kadalasan sa loob ng ±0.5% o mas mataas sa ipinahiwatig na halaga.

3. Pag-calibrate ng sistema ng pag-alis at bilis
Ang bilis kung saan isinagawa ang isang pagsubok ay kritikal para sa pagkuha ng maihahambing na mga resulta, dahil ang lakas ng pagdirikit ay maaaring maging sensitibo sa rate.

• Mga pamantayan ng sanggunian: ang pagkakalibrate na ito ay isinasagawa gamit ang a naka-calibrate na displacement transducer or a laser interferometer .
• Pamamaraan: ang reference transducer ay naka-set up upang sukatin ang aktwal na crosshead displacement. Ang crosshead ng makina ay ginagalaw sa iba't ibang tinukoy na bilis (hal., 50 mm/min, 100 mm/min, 200 mm/min) sa isang kilalang distansya.
• Pagsusuri ng data: ang mga halaga ng displacement at bilis na iniulat ng makina ng pagsubok ay inihambing sa mga halaga na sinusukat ng pamantayan ng sanggunian. Ang katumpakan ng posisyon ng crosshead at ang pagkakapare-pareho ng bilis ay na-verify na nasa loob ng mga katanggap-tanggap na limitasyon, karaniwang maliit na porsyento ng itinakdang halaga.

4. Pag-verify ng software at data acquisition
Ang mga modernong tester ay kinokontrol ng sopistikadong software. Kasama rin sa pagkakalibrate ang pag-verify na tama ang pagkuha, pagproseso, at pag-uulat ng software ng data mula sa mga sensor. Kasama nitong Mayo ang pag-input ng mga kilalang electrical signal sa sistema ng pagkuha ng data upang gayahin ang mga output ng sensor at pagkumpirma na ang software ay nabibigyang-kahulugan ang mga ito nang tama.

5. Dokumentasyon at sertipikasyon
Sa matagumpay na pagkumpleto ng pagkakalibrate, a sertipiko ng pagkakalibrate ay inisyu. Ang dokumentong ito ay isang mahalagang rekord. Idinetalye nito ang mga sinusunod na pamamaraan, ang mga pamantayang ginamit, ang mga kondisyon sa kapaligiran, ang nakitang data (kung ito ay wala sa pagpapaubaya bago ang pagsasaayos), at ang bilang-kaliwang data (pagkatapos ng pagsasaayos). Ilalahad din nito ang kawalan ng katiyakan sa pagsukat para sa proseso ng pagkakalibrate mismo. Ang anumang mga pagsasaayos na ginawa upang dalhin ang kagamitan sa detalye ay naitala. Ang certificate na ito ay nagbibigay ng kinakailangang patunay ng traceability at pagsunod para sa mga auditor at customer.

Ang isang karaniwang buod ng pagkakalibrate ay maaaring ipakita tulad ng sumusunod:

Pagpapatupad ng isang programa sa pagkakalibrate: Dalas at serbisyo

Ang pagtatatag ng isang nakagawiang iskedyul ng pagkakalibrate ay mahalaga. Ang dalas ng pagkakalibrate ay nakasalalay sa ilang mga kadahilanan: Ang dalas ng paggamit ng tester, ang pagiging kritikal ng mga sukat, ang katatagan ng kagamitan, at ang mga kinakailangan ng mga pamantayan ng kalidad. Ang isang karaniwang kasanayan ay isang taunang pagkakalibrate ikot. Gayunpaman, kung ang kagamitan ay ginagamit nang husto o sa isang kritikal na kapaligiran ng kontrol sa kalidad, ang isang kalahating-taunang iskedyul ay maaaring kailanganin. Bukod pa rito, maraming mga pasilidad ang gumaganap mga intermediate na tseke gamit ang pang-araw-araw o lingguhang control sample o mas simpleng mga verification device para matiyak na ang kagamitan ay nananatili sa isang estado ng kontrol sa pagitan ng buong pagkakalibrate.

Maaaring pumili ang mga kumpanya sa pagitan ng dalawang pangunahing opsyon sa serbisyo: in-house na pagkakalibrate or third-party accredited calibration service . Ang in-house calibration ay nangangailangan ng malaking pamumuhunan sa mga pamantayan ng sanggunian, sinanay na tauhan, at isang naitatag na sistema ng kalidad upang mapanatili ang traceability. Para sa karamihan ng mga tagagawa at laboratoryo, ang paggamit ng isang akreditadong external calibration service provider ay ang pinakamabisa at maaasahang paraan. Ang mga provider na ito ay nagpapadala ng mga mobile laboratories sa site o nangangailangan ng instrumento na ipadala sa kanilang pasilidad, na tinitiyak na ang pagkakalibrate ay isinasagawa sa pinakamataas na kinikilalang pamantayan.

Ang pagkakalibrate ng a peel test at lap shear strength tester para sa photovoltaic (pv) modules ay isang pangunahing haligi ng katiyakan ng kalidad sa industriya ng photovoltaic. Lumalampas ito sa isang simpleng gawain sa pagpapanatili, na nagsisilbing kritikal na link na nagsisiguro sa pagiging maaasahan, katumpakan, at traceability ng data na ginamit upang hatulan ang tibay ng mga solar module. Kung wala ito, nawawala ang pagiging mapagkakatiwalaan ng mga resulta ng pagsubok, nalalagay sa panganib ang kalidad ng produkto, pagsunod sa regulasyon, at sa huli, ang katayuan sa pananalapi at reputasyon ng isang tagagawa. Sa pamamagitan ng pagpapatupad ng mahigpit at regular na programa sa pagkakalibrate, na sinusuportahan ng masusing dokumentasyon, ang mga kumpanya ay maaaring magkaroon ng buong tiwala sa kanilang mga sukat ng lakas ng pagkakadikit. Ang kumpiyansa na ito ay nagbibigay kapangyarihan sa kanila upang makagawa mataas na kalidad, maaasahang photovoltaic modules na gaganap gaya ng inaasahan sa loob ng mga dekada sa larangan, sa gayon ay sumusuporta sa pandaigdigang paglipat tungo sa napapanatiling enerhiya na may integridad at kahusayan sa teknolohiya.
