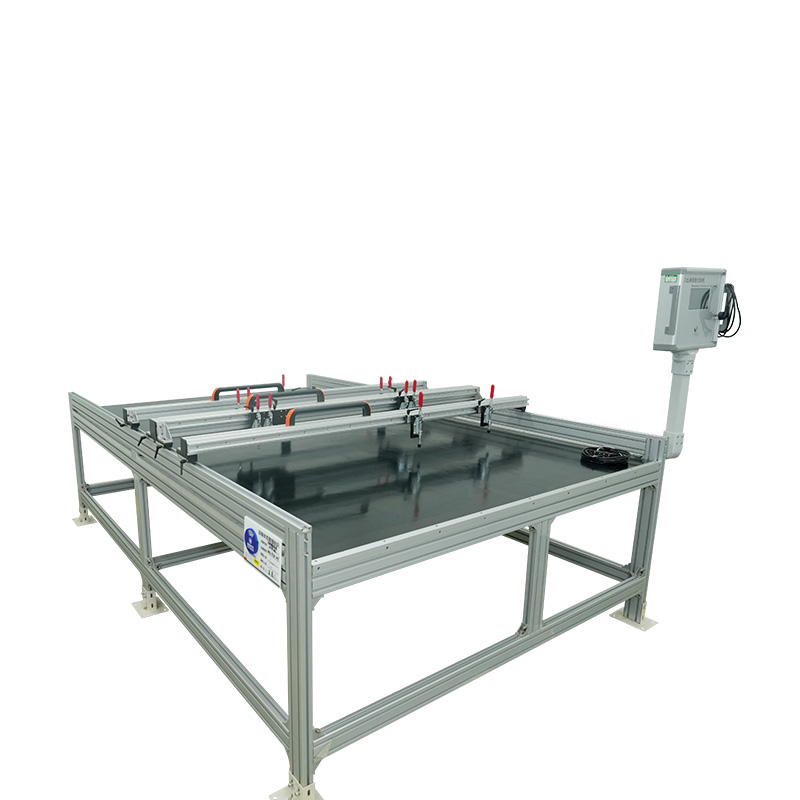

Katatagan ng Pagsusuri ng Mga Pagwawakas

Paano tinatanggap ng tibay ng tester ng mga pagwawakas ang iba't ibang laki at hugis ng connector?

Sa tiyak na mundo ng pagmamanupaktura at pagtitiyak sa kalidad, ang integridad ng bawat bahagi ay pinakamahalaga. Ito ay totoo lalo na para sa mga de-koryenteng koneksyon, na nagsisilbing mga kritikal na arterya ng kapangyarihan at paghahatid ng data sa lahat mula sa consumer electronics hanggang sa mga aerospace system. Ang isang maling pagwawakas ay maaaring humantong sa pagkabigo ng system, mga panganib sa kaligtasan, at malaking pagkalugi sa pananalapi. Upang mapagaan ang mga panganib na ito, ang tester ng tibay ng mga pagwawakas ay naging isang kailangang-kailangan na instrumento sa mga validation laboratories sa buong mundo. Ang pangunahing tungkulin nito ay ang paglapat ng mga kinokontrol na mekanikal na stress—mga paghila, pagtulak, at paggugupit—sa mga pagwawakas ng kuryente upang mapatunayang kaya nilang makayanan ang hirap ng pag-install, pagpapanatili, at pagpapatakbo. Gayunpaman, ang napakaraming pagkakaiba-iba ng mga uri ng connector, mula sa maselan na photovoltaic junction box ay humahantong sa mabibigat na mga pin ng automotive, ay nagpapakita ng isang pangunahing hamon: paanong ang isang piraso ng kagamitan ay tumpak at mapagkakatiwalaan na masusubok ang napakaraming uri ng mga anyo?

Ang kritikal na papel ng pagsubok sa mga aplikasyon sa industriya

Ang pangangailangan para sa mahigpit na pagsubok sa pagwawakas ay hindi arbitrary; ito ay naka-codify sa mga internasyonal na pamantayan na tumutukoy sa kaligtasan at pagiging maaasahan ng mga benchmark para sa buong industriya. Mga pamantayan tulad ng IEC 61215-MQT 14 , IEC 61730-2-MST 42 , at UL 1703 tahasang nag-uutos ng mga pagsubok para sa katatagan ng mga pagwawakas, partikular sa mga sektor tulad ng photovoltaics at automotive electronics. Ang mga pagsubok na ito ay idinisenyo upang gayahin ang mga real-world na mekanikal na stress. Halimbawa, sa panahon ng pag-install ng isang solar panel, maaaring hindi sinasadyang hilahin ng isang technician ang isang cable o maglapat ng puwersa ng twisting sa isang connector. A terminal pull test tinitiyak na ang koneksyon sa loob ng junction box ay hindi luluwag o masira, pinapanatili ang electrical continuity at pinipigilan ang potensyal na arcing, na isang panganib sa sunog.

Katulad nito, sa industriya ng automotive, ang mga connector ay dapat magtiis ng patuloy na panginginig ng boses, thermal cycling, at paminsan-minsang paghatak sa panahon ng pag-aayos. Ang tibay ng tester ng pagwawakas ay nagpapatunay na ang mga bahaging ito ay gagana nang maaasahan sa habang-buhay ng sasakyan. Ang mga kahihinatnan ng pagkabigo sa mga application na ito ay malala, na binibigyang-diin ang hindi mapag-usapan na kinakailangan para sa komprehensibong pagsubok. Nangangahulugan ang universal applicability ng mga pamantayang ito na ang isang testing device ay dapat na pantay-pantay sa kakayahan nito, na may kakayahang mag-transition ng walang putol mula sa pagsubok ng manipis na 2mm diameter wire sa isang maliit na sensor patungo sa isang matatag na 20mm cable lug na ginagamit sa mga energy storage system. Ang kinakailangang ito ay nagtutulak sa pangunahing pilosopiya ng disenyo sa likod ng maraming nalalaman na mga tester.

Pangunahing prinsipyo sa pagtatrabaho ng tibay ng mga tester ng pagwawakas

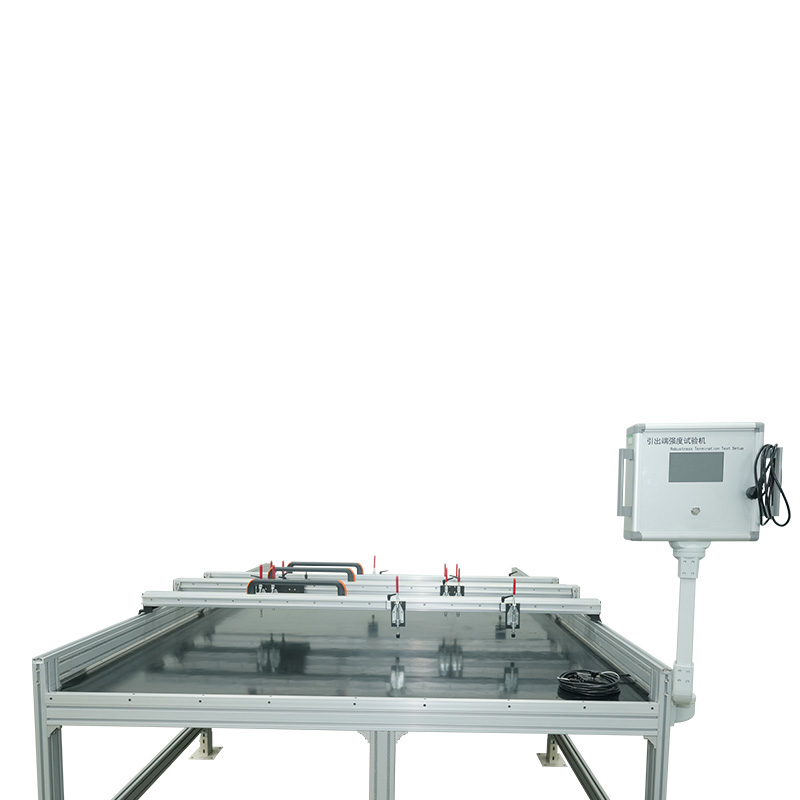

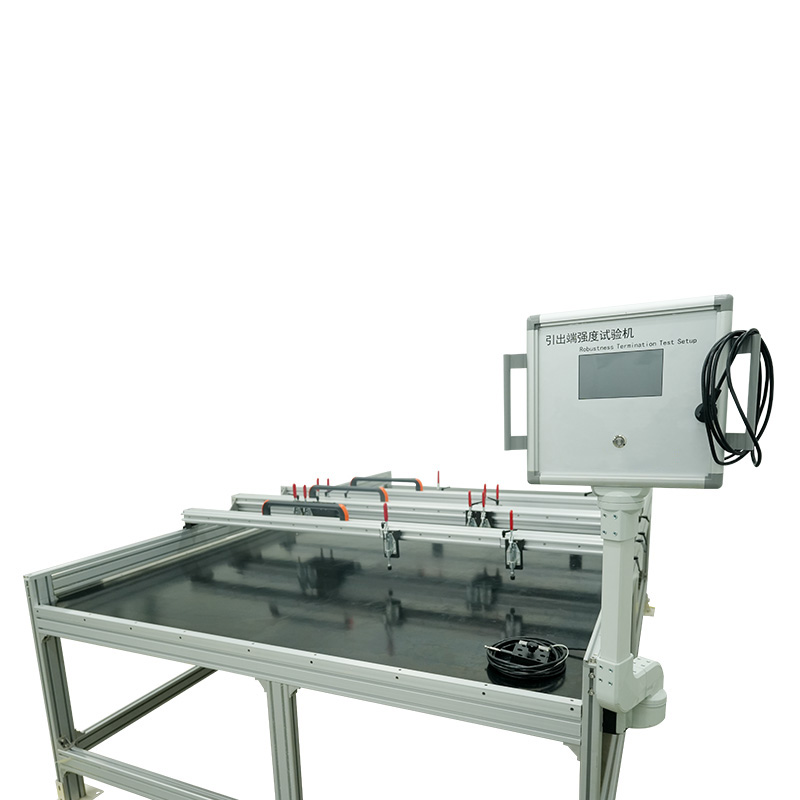

Sa esensya nito, ang tester ng tibay ng mga pagwawakas ay isang precision mechanical system na idinisenyo upang maglapat ng kontroladong puwersa sa isang pagwawakas at sukatin ang tugon nito. Kabilang sa mga pangunahing bahagi ang isang matibay na frame, isang high-accuracy load cell (force sensor), isang actuation system (kadalasan ay isang servo motor para sa makinis, programmable na paggalaw), at isang sopistikadong digital controller. Ang tester ay nagpapatupad ng isang partikular na programa ng pagsubok, na nagdidikta ng uri ng puwersa (tensile, compression, shear), ang bilis ng paglalapat nito, ang pinakamataas na puwersa na maaabot, at ang oras ng tirahan.

Ang kritikal na pakikipag-ugnayan, gayunpaman, ay nangyayari sa punto ng contact: kung saan ang makina ay nakakahawak sa sample. Ang makina ay maaaring maglapat ng napakalaking puwersa, ngunit kung ang sample ay hindi hawak nang ligtas at tama, ang mga resulta ng pagsubok ay hindi wasto. Maaaring madulas, madurog ng labis na puwersa, o makaranas ng konsentrasyon ng stress sa mahigpit na pagkakahawak point sa halip na ang pagwawakas mismo. Ito ay humahantong sa isang napaaga at hindi tumpak na mode ng pagkabigo. Samakatuwid, ang buong premise ng isang tumpak na pagsubok ay nakasalalay sa kakayahang mag-interface nang perpekto sa device na sinusuri. Ito ay kung saan ang hamon ng akomodasyon arises at nalutas sa pamamagitan ng isang sistema ng modular kabits at adaptable tooling. Ito ay ang fixture at ang grip na nagsasalin ng hilaw na puwersa ng makina sa isang tumpak, nauulit, at sumusunod sa pamantayang pagsubok para sa anumang ibinigay na geometry ng connector.

Mga pangunahing pamamaraan para sa pagtanggap ng iba't ibang laki at hugis

Ang akomodasyon ng magkakaibang mga sample ay nakakamit sa pamamagitan ng isang multi-faceted na diskarte na nakasentro sa modularity, precision tooling, at advanced na control system.

1. modular fixture system at custom tooling

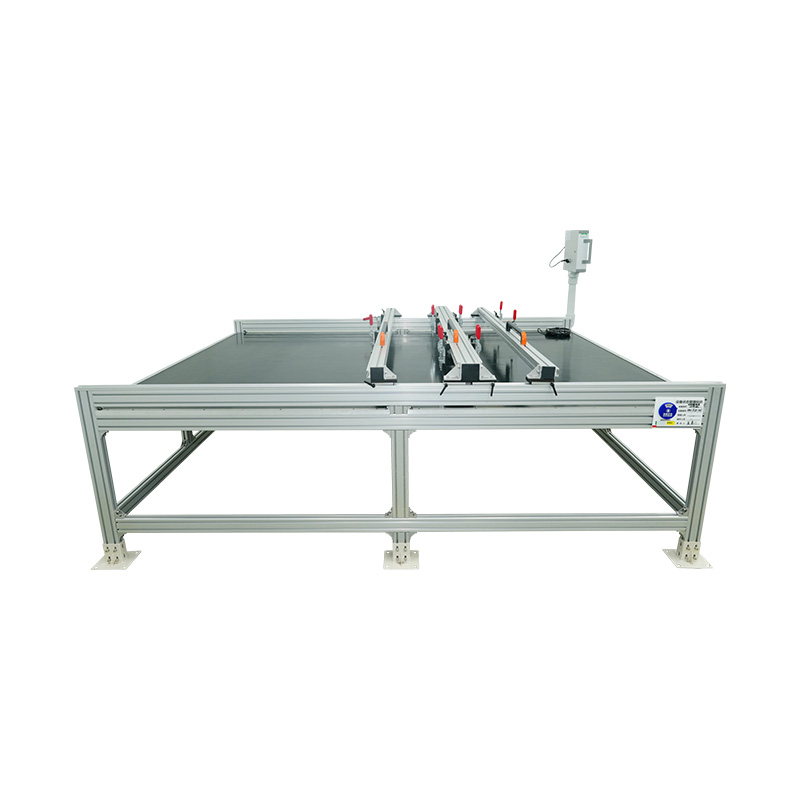

Ang pinakadirekta at epektibong solusyon ay ang paggamit ng isang modular fixture system. Sa halip na maging isang nakapirming, monolitikong aparato, ang isang de-kalidad na tibay ng mga tester ng pagwawakas ay idinisenyo na may mga standardized na mounting interface sa gumagalaw na crosshead at baseplate nito. Nagbibigay-daan ito para sa isang malawak na library ng mga mapagpapalit na grip at fixture na magamit.

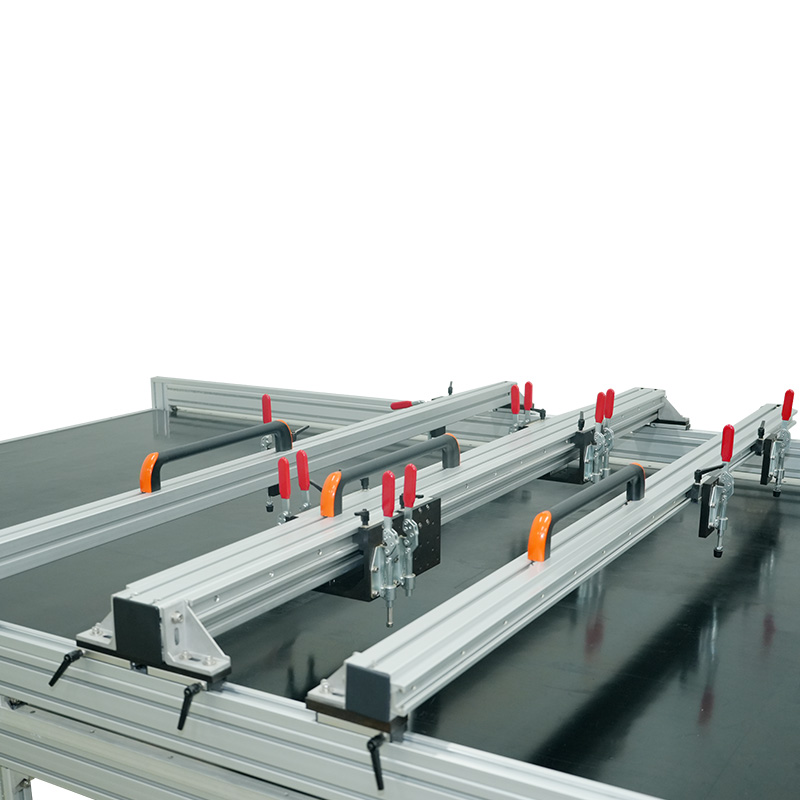

• Universal Mechanical Grips: Para sa wire at cable pull tests, ginagamit ang isang hanay ng mga mapagpapalit na grip jaws. Ang mga panga na ito ay may iba't ibang laki at mga texture sa ibabaw (makinis, may ngipin, V-grooved) upang ma-accommodate ang iba't ibang diameter ng wire nang hindi pinuputol ang conductor o pinapayagan ang pagdulas. Para sa isang napakanipis na kawad, ang maliliit at makinis na panga ay maaaring gamitin nang may magaan na puwersa ng pag-clamping, habang para sa isang malaki, magaspang na kable, malalaki at may ngipin na mga panga ang pipiliin upang kumagat sa pagkakabukod at magbigay ng mahigpit na pagkakahawak.
• Mga Espesyal na Custom na Fixture: Maraming mga konektor ay hindi maaaring masuri sa isang simpleng mahigpit na pagkakahawak. Nangangailangan sila ng custom-designed na fixture na ginagaya ang aktwal na mating connector o nagbibigay ng partikular na engagement surface. Halimbawa, ang pagsubok sa isang terminal pin ay kadalasang nangangailangan ng isang kabit na ligtas na humahawak sa plastic connector body habang ang isang miniature hook o claw ay nakakabit sa pin mismo upang ilapat ang pull force. Ang mga kagalang-galang na manufacturer, kabilang ang mga nakatuon sa precision engineering, ay kadalasang nag-aalok ng mga serbisyo sa disenyo at pagmamanupaktura para sa naturang custom na tooling. Bilang isa sa ilang mga domestic na tagagawa na nag-specialize sa pananaliksik at produksyon ng mga malakihang environmental simulation chamber at optical simulation equipment, ang Shanghai Houyao Testing Equipment Co., Ltd. ay nakapag-iisa na nakabuo ng mga advanced na produkto at may kakayahang magbigay ng mga naturang iniangkop na solusyon. Ang pagsunod ng kumpanya sa mga prinsipyo ng integridad at serbisyong nakatuon sa mga tao ay nagsisiguro na ang mga fixture na ito ay idinisenyo upang matugunan ang eksaktong mga kinakailangan ng customer at mga internasyonal na pamantayan.
• Mga Adapter at Mounting Plate: Ang isang suite ng mga adapter ay nagbibigay-daan sa mga karaniwang grip na mai-mount sa iba't ibang mga anggulo o konektado sa load cell sa iba't ibang mga configuration. Ito ay mahalaga para sa paglalapat ng purong shear forces o para sa pagsubok ng mga pagwawakas na hindi nakahanay sa pangunahing axis ng makina.

2. multi-axis adjustability at tumpak na pagkakahanay

Ang isang matatag na frame ng pagsubok ay kasinghusay lamang ng pagkakahanay nito. Ang maling pagkakahanay ay maaaring magpasok ng mga baluktot na sandali sa pagsubok, paglalapat ng mga di-axial na puwersa na nagpapawalang-bisa sa mga resulta at maaaring makapinsala sa sample. Nagtatampok ang mga high-end na tester ng makabuluhang adjustability sa kanilang mga yugto.

• X-Y-Z na mga naaayos na yugto: Ang baseplate kung saan naka-mount ang sample ay kadalasang isang adjustable stage na maaaring gumalaw sa horizontal (X at Y) at vertical (Z) na mga eroplano. Nagbibigay-daan ito sa operator na ganap na ihanay ang termination point sa gitna ng inilapat na puwersa, na tinitiyak ang isang purong axial pull o push. Ito ay ganap na kritikal para sa pagsubok ng kakaibang hugis na mga connector o pagwawakas na hindi nasa gitnang lokasyon sa isang bahagi.
• Paikot na Pagsasaayos: Ang ilang mga fixture ay may kasamang rotational freedom, na nagbibigay-daan sa grip na iayon sa sarili ang sample habang inilalapat ang puwersa, na pumipigil sa side-loading.

3. advanced na kontrol at sensing software

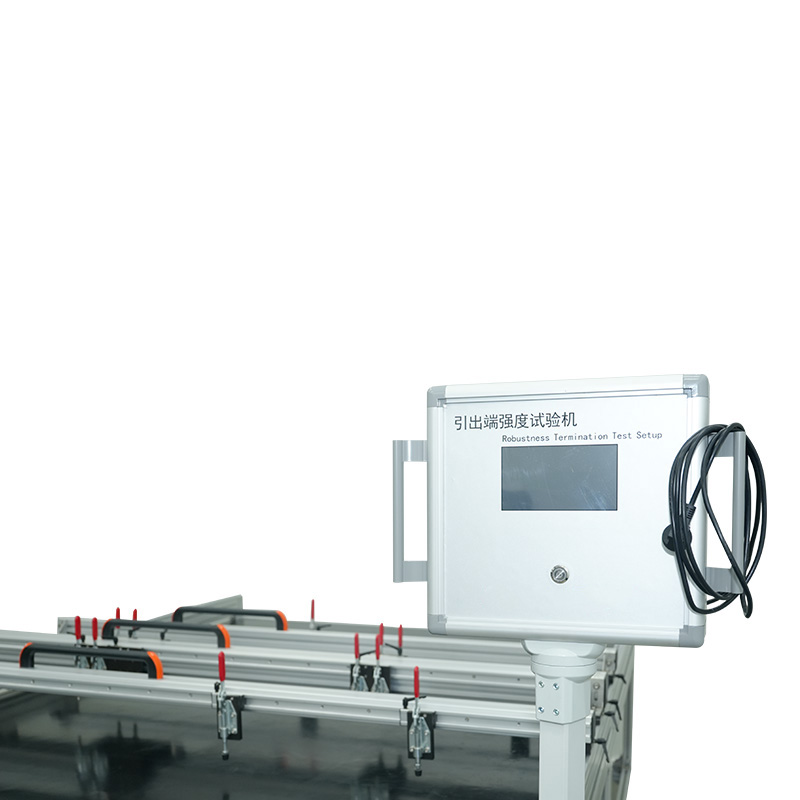

Ang hardware ay binibigyang kapangyarihan ng matalinong software na nagbibigay-daan para sa maselang pagsasaayos upang tumugma sa sample.

• Mga Programmable na Parameter: Binibigyang-daan ng software ang operator na tukuyin ang bawat aspeto ng pagsubok: distansya ng pagkakahawak mula sa pagwawakas, bilis ng diskarte, puwersa ng pre-load, bilis ng pagsubok, maximum na puwersa, at sensitivity ng break detection. Para sa isang marupok na maliit na connector, ang isang mababang pre-load na puwersa at isang mabagal na bilis ng pagsubok ay naka-program upang maiwasan ang pinsala mula sa epekto. Para sa isang malaki, matatag na pagwawakas, isang mas mataas na puwersa at mas mabilis na bilis ang maaaring gamitin upang mapabilis ang pagsubok.
• Real-time na Pagsubaybay at Pagkuha ng Data: Ang software ay nagbibigay ng real-time na graphical na pagpapakita ng puwersa na inilalapat. Maaaring bantayan ng operator ang anumang mga anomalya, tulad ng biglaang pagbaba ng puwersa na nagpapahiwatig ng pagkadulas, at i-abort ang pagsubok kung hindi gumagana nang tama ang fixture. Ang feedback na ito ay mahalaga para sa pagpapatunay ng test setup mismo bago magpatuloy sa isang buong batch ng mga sample.

Mga pagsasaalang-alang para sa pagpili ng mga fixture at tooling

Ang pagpili ng tamang kabit ay isang sistematikong proseso batay sa sample at pamantayan.

Ang kakayahan ng isang modernong tester ng tibay ng mga pagwawakas upang mapaunlakan ang isang malawak na spectrum ng mga laki at hugis ng connector ay hindi isang bagay ng pagkakataon ngunit ng sinadya, sopistikadong engineering. Ito ay nakakamit sa pamamagitan ng isang holistic na sistema na pinagsasama ang isang matibay at tumpak na mekanikal na frame na may isang komprehensibong library ng modular, mapagpapalit na mga fixture at tooling. Ang hardware na ito ay ginagabayan ng matalino, programmable na software na nagbibigay-daan sa mga parameter ng pagsubok na maayos na maibagay sa mga partikular na katangian ng bawat indibidwal na sample. Ang resulta ay isang highly adaptable validation platform na masisiguro ang mekanikal na integridad ng lahat mula sa pinakamaliit na sensor lead hanggang sa pinakamalaking power cable lug.

Ang kakayahang umangkop na ito ay mahalaga para sa mga tagagawa at mga laboratoryo sa pagsubok sa buong aerospace , automotive electronics , photovoltaics , at mga industriya ng pag-iimbak ng enerhiya , na dapat patunayan ang kanilang mga produkto laban sa mahigpit na internasyonal na pamantayan. Sa pamamagitan ng pamumuhunan sa isang maraming nalalaman tester ng tibay ng mga pagwawakas nilagyan ng naaangkop na mga fixture, nakakakuha sila ng tool na patunay sa hinaharap na may kakayahang tiyakin ang kaligtasan, pagiging maaasahan, at pagsunod ng produkto, anuman ang maaaring mag-evolve ng mga disenyo ng connector. Ang dedikasyon sa pagbibigay ng ganoong advanced, adaptable testing solutions ay kung ano ang nagpoposisyon sa ilang mga supplier bilang maaasahang kasosyo sa pandaigdigang industriya ng pagsubok. Ang Shanghai Houyao Testing Equipment Co., Ltd., sa pamamagitan ng pangako nito sa inobasyon at kalidad, ay nag-aambag sa ecosystem na ito sa pamamagitan ng pagbuo ng mga kagamitan na nakakatugon sa mga kumplikadong pangangailangan na ito, na tumutulong upang matiyak na ang mga sangkap na pangunahing sa ating modernong teknolohikal na mundo ay binuo upang tumagal.
